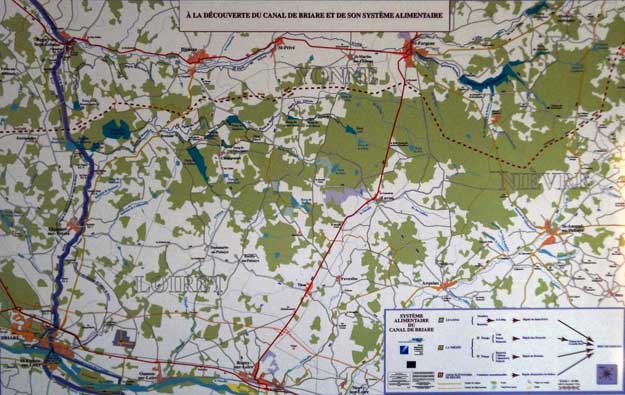

"A la découverte du canal de Briare et de son système alimentaire"

ALIMENTATION DU CANAL DE BRIARE

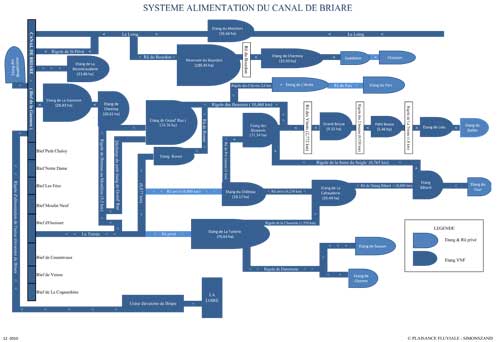

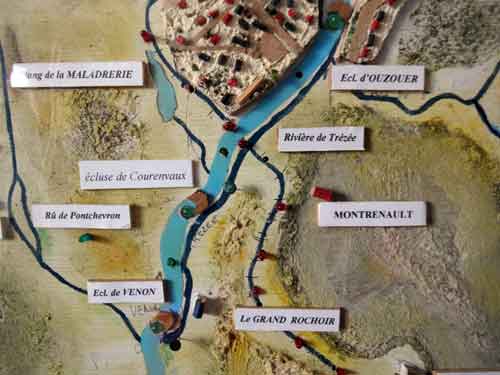

Lorsque vous pénétrez dans la capitainerie du port de Briare, vous remarquez le plan ci-dessus. Nous avons voulu en savoir plus et sommes partis sur le terrain pour vous aider à visualiser ce système qui vous permet de naviguer sur ce premier canal à bief de partage qui fut ouvert à la navigation en 1642.

Pour retrouvez le chapitre qui vous intéresse plus particulièrement, un clic sur les liens ci-dessous :

Le Loing
  • La rigole de Saint-Privé
Le Loing
  • Étang de Moutiers
  • Réservoir du Bourdon
La Trézée
  • Étang de Lelu
  • Étang de Bouza
  • Étang de Beaurois
La Trézée
  • Étang de Beaurois
  • Étang du Château
  • Étang de la Cahauderie
  • Étang de la Tuilerie
La Trézée
  • Rivière La Trézée

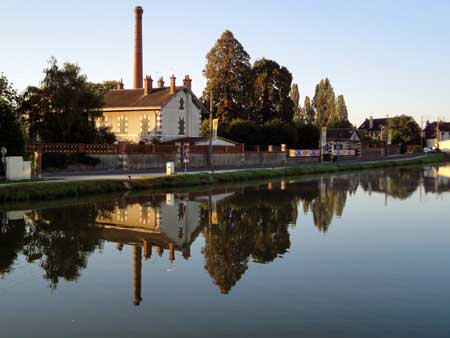

Usine élévatoire de Briare

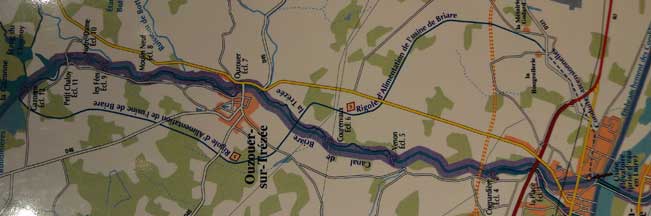

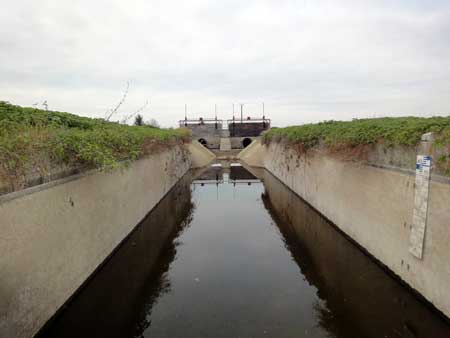

  • Rigole d'alimentation de l'usine élévatoire




Le Loing et la rigole de Saint Privé

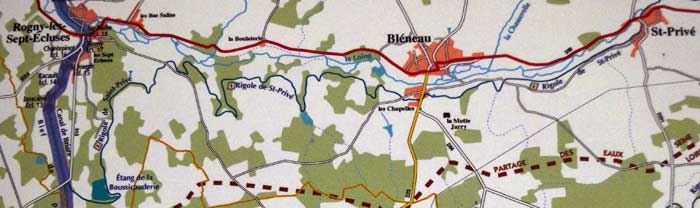

Le loing et la rigole de Saint Privé
La rigole de Saint Privé

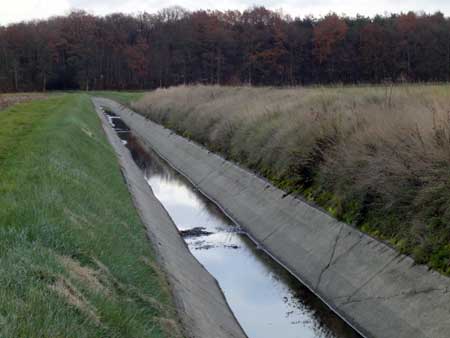

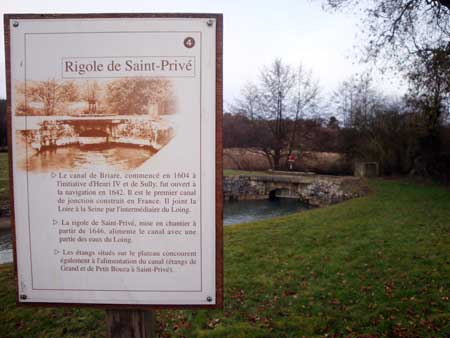

La rigole de Saint Privé, longue de 20,848 kilomètres, mise en chantier en 1646, alimente le canal avec une partie des eaux du Loing.


Rigole de Saint Privé

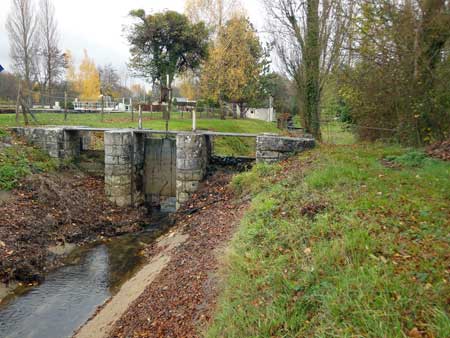

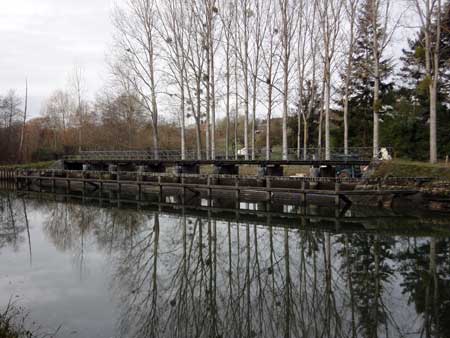

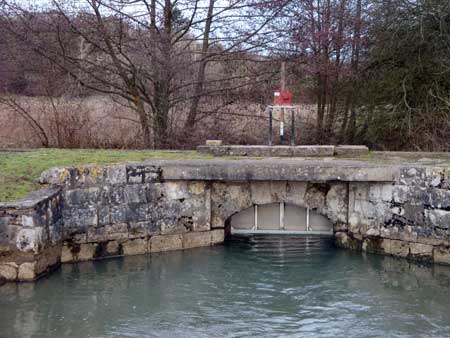

Prise d'eau du Loing

Rigole de Saint Privé

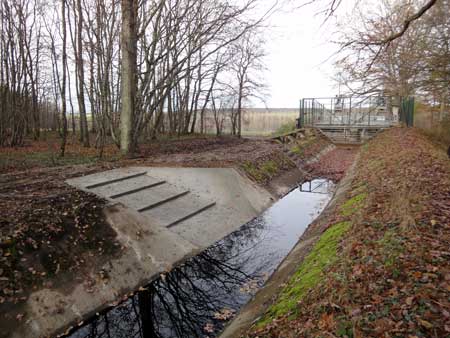

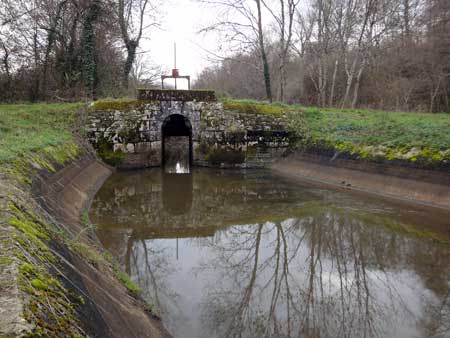

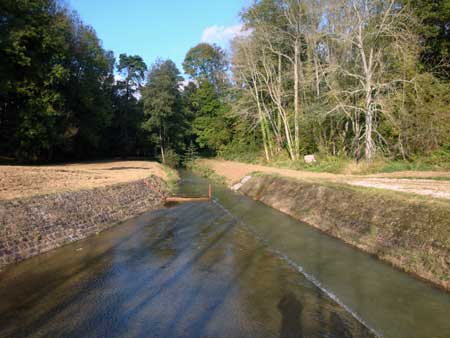

Ici commence la Rigole de Saint Privé. (En période d'alimentation - En période de chômage). Le Loing est derrière cette vanne. Sur la photo de droite, remarquez le limnigraphe servant à transmettre des informations directement au PC de l'usine élévatoire.

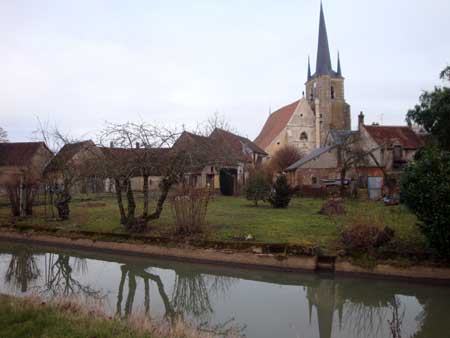

Elle contourne le village de Saint Privé. Savez vous que notre fétu de paille, va mettre 28 heures pour rejoindre le canal.
Rigole de Saint-Privé

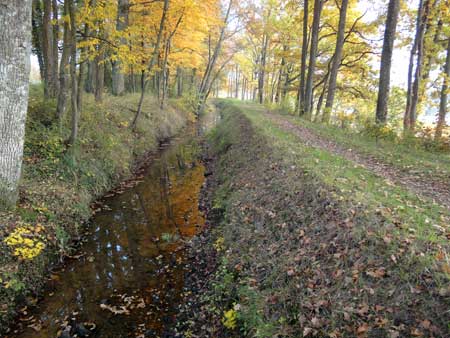

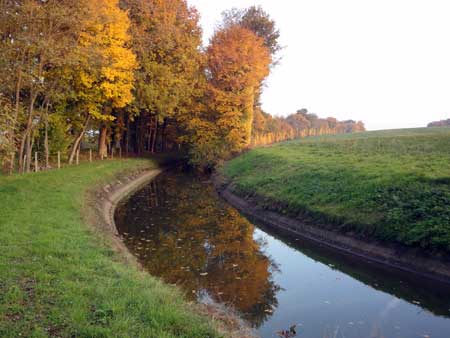

  Des arbres bordent les rigoles pour limiter l'évaporation.

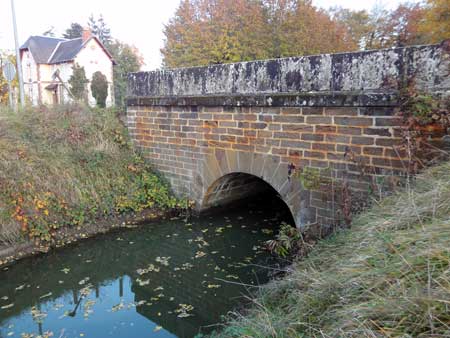

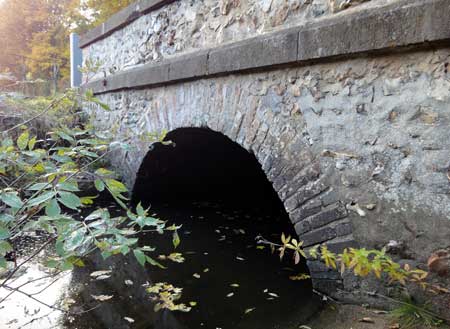

Elle passe sous la route de Camerolle avant de longer Bléneau.

Rigole de Bléneau

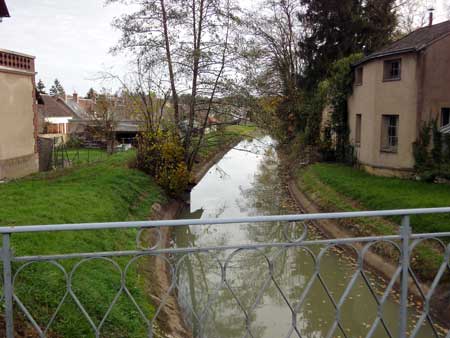

Un chemin longe la rigole dans Bléneau.
Elle passe sous l'avenue Jean Jaurès (D22) qui conduit à Breteau.

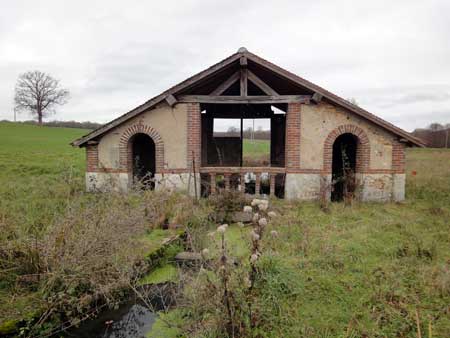

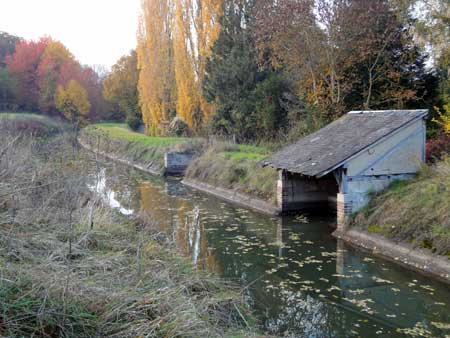

  On peut imaginer le chant des lavandières battant leur linge, il y a quelques années.

Elle contourne ensuite l'étang de La Boussicauderie ...

Étang de La Boussicauderie
Superficie
23,86 ha
Volume max
231 190 m3 (cote 4.00)
Volume mini
117 074 m3 (cote 3.00)
Volume disponible
114 116 m3 (tampon)
Date d'achat
1650
Date d'agrandissent
1752 / 1764




  ... et passe derrière le silo du Rondeau ...
... avant de venir terminer sa course dans le Canal de Briare, juste avant l'ancienne écluse du Rondeau, qui conduisait à l'escalier des Sept Écluses.
  Alors, lors de votre prochain passage ici, vous vous souviendrez que l'eau qui arrive sous le pont vient un peu du Loing. Et qu'avant la mise au gabarit Freycinet, le canal passait par là pour rejoindre Rogny-les-Sept-Écluses.

fleche haut

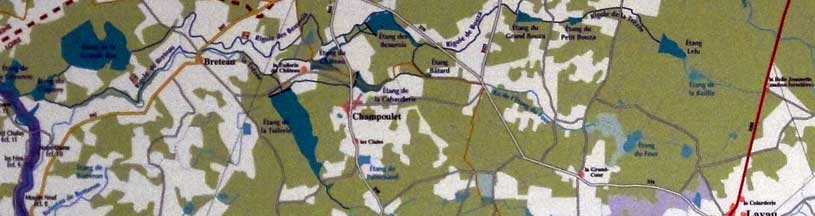

L'étang de Bailly (domaine privé), l'étang de Lélu, la rigole de la Trézée, l'étang du petit Bouza, la rigole des deux Bouza l'étang du Grand Bouza, la rigole des Chèvres, le ru des Vinots, l'étang des Beaurois, la rigole des Beaurois, l'étang de la Grande Rue, l'étang du Chesnoy, l'étang de la Gazonne.

Etang de Lelu


L’étang Lélu, (Saint-Martin-des-Champs) est situé aux confins de l’immense et magnifique forêt de Saint-Fargeau. L'étang est comme un miroir dont le soleil accentue la beauté. Les oiseaux aquatiques, aux multiples couleurs, vous étonneront.

Étang de Lélu
Superficie
18 ha
Volume max
260 007 m3 (cote 5,20)
Volume mini
6 259 (cote1,80)
Volume disponible
253 748 m3
Date d'achat
1839



Hallali dans l'étang de Lélu

Hallali : Sonnerie émise par le cor de chasse pour annoncer que la bête est sur ses fins

Ici, au pied de l'étang de Lélu commence la rigole de La Trézée qui conduira l'eau jusqu'au Canal de Briare.
Sortie Etang de Lelu
Rigole de La Trézée

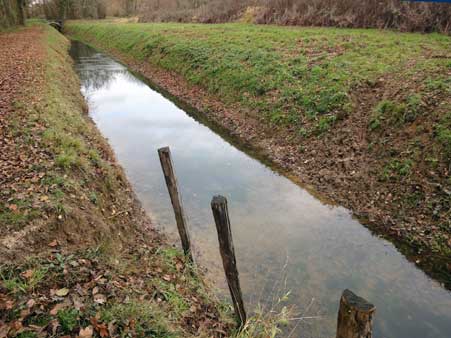

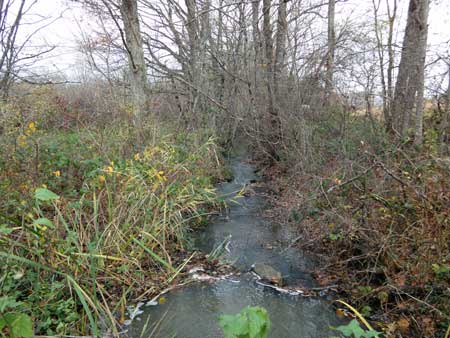

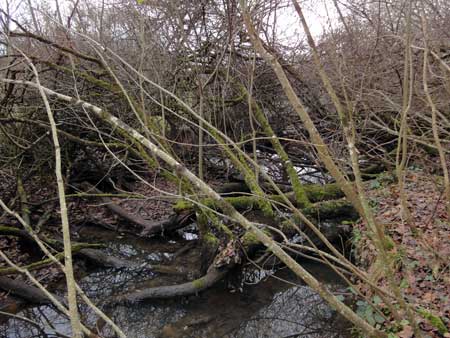

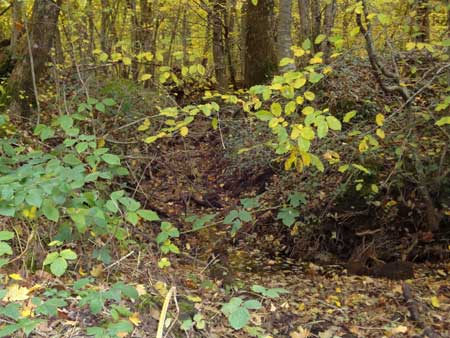

  Dans ces enchevêtrements de branches et de racines la rigole de La Trézée, longue de 1,8 kilomètres. (Temps de parcours 1:30 heure) s'éloigne en direction de l'étang du Petit Bouza.

Petit Bouza
Superficie
5,46 ha
Volume max
51 215 m3 (cote 2,10)
Volume mini
26 558 m3 (cote 1,50)
Volume disponible
24 657 m3
Date d'achat
1839

La rigole des Deux Bouzas, longue de 530 mètres (Temps de parcours 0:45 heure) amène l'eau de l'étang du Petit Bouza, (Saint-Privé) vers le Grand Bouza.


Rigole entre les étangs de Bouza

Etang du Grand Bouza


L'étang du Grand Bouza, 5 ha, (Saint-Privé) par une journée venteuse.

Grand Bouza
Superficie
9,32 ha
Volume max
113 000 m3 (cote 3,62)
Volume mini
9 094 m3 (cote1,40)
Volume disponible
103 906 m3
Date d'achat
1646

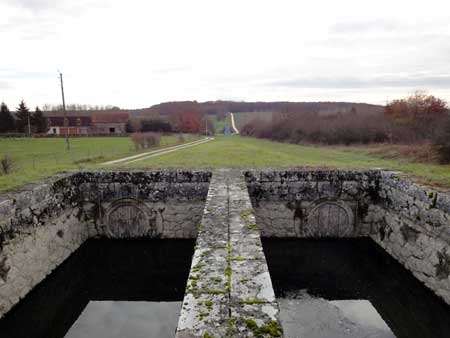

En le contournant par la rive gauche, nous découvrons le déversoir.
Déversoir du Grand Bouza
Vanne du Grand Bouza

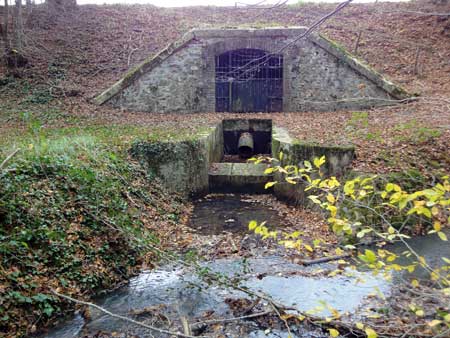

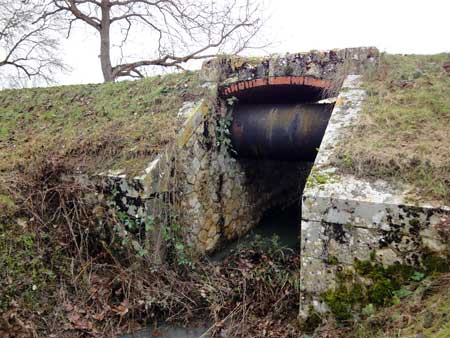

  Au pied de la digue, la vanne de fond libère les eaux de l'étang (Pour la faire fonctionner un clic sur l'image)

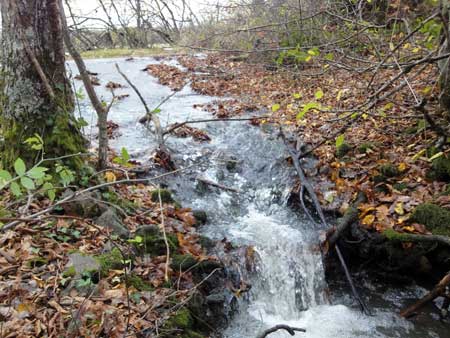

Le ru des Vinots serpente sur 2,772 kilomètres dans la forêt, (Temps de parcours 3 heures), il rejoint l'étang des Beaurois
Rigole de Bouza
Rigole des Chèvres
  Alimenté par les étangs du Parc et des Coqs (domaine privé), l'étang de l'Atrée est un réservoir qui se vide dans le ru de l'Atrée qui devient rigole des Chèvres sur 2,600 kilomètres et se jette dans le ru des Vinots.
Le ru des Vinots, (2,772 kilomètres - 3 heures) (entre Bléneau et Lavau), en amont de l'étang des Beaurois.
Rigole de Bouza
Le Fer à Cheval
  Ici au barrage du Fer à Cheval, la rigole de Beaurois, longue de10,460 kilomètres (Temps de parcours 7 heures) débute ...
... elle contourne l'étang du même nom.

Une rigole
Etang des Beaurois


L'étang des Beaurois (connu aussi sous le nom des Blondeaux), 32 ha, (Bléneau - Saint-Privé), creusé par la compagnie des Seigneurs du Canal, est un lieu de repos pour les oiseaux migrateurs.

Étang des Beaurois
Superficie
31,34 ha
Volume max
721 660 m3 (cote 6,60)
Volume mini
118 382 m3 (cote 3,60)
Volume disponible
603 278 m3
Date d'achat
1660 à 1684
Etang des blondeaux

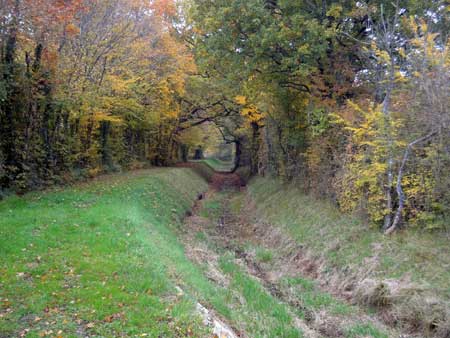

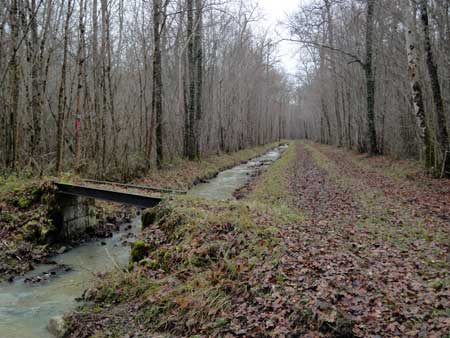

La rigole des Beaurois, 10,460 kilomètres, entre Champoulet et Bléneau à la sortie de l'étang des Beaurois (vue amont)
Rigole des Beaurois
Rigole des Beaurois

Cette même rigole (vue aval)
La rigole des Beaurois vue de la route Breteau - Rogny-les-Sept-Écluses, avant d'alimenter l'étang de La Grande Rue (Vue amont)
Rigole des Beaurois
Rigole des Beaurois
  Cette même rigole devrait alimenter l'étang de La Grande Rue (Vue aval)

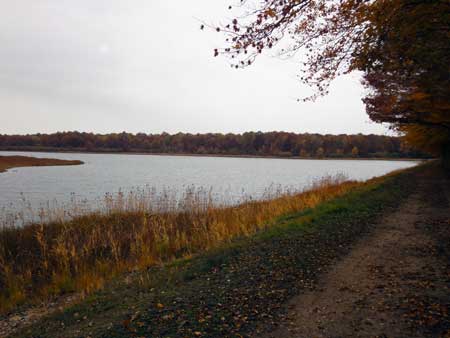

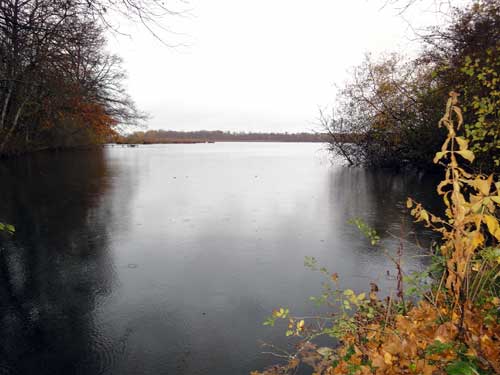

L'étang de la Grande Rue, (Ouzouer-sur-Trézée - Breteau) est quasiment vide à l'automne.

Étang de Grand' Rue
Superficie
124,36 ha
Volume max
5 047 990 m3 (cote 8,75)
Volume mini
132 113m3 (cote 2,50)
Volume disponible
4 915 877 m3
Date d'achat
1645
Date d'agrandissement
1743

Etang de La Grande Rue

Etang de la Grande Rue

Etang de Grand'Rue
Sans ponton, aujourd'hui c'est moins pratique pour pêcher, accessoirement pour manoeuvrer la pelle !!!
    Etang de La Grand'Rue
Vanne de fond Etang de la grande Rue


Cette vanne de fond ne délivre plus d'eau ...

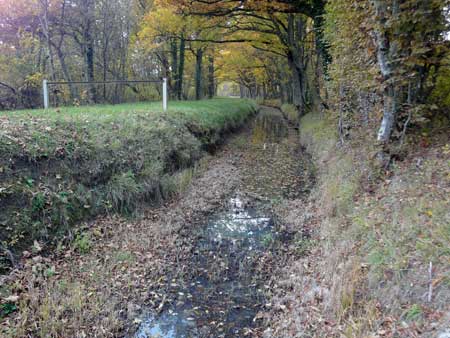

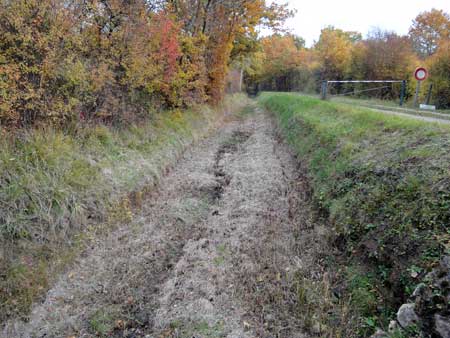

... et la rigole de Grand' Rue longue de 0,725 kilomètres, est à sec.
Rigole Grande Rue - Chesnoy

Etang du Chesnoy


Les eaux de l'étang du Chesnoy, (Ouzouer-sur-Trézée) attendent...

Étang du Chesnoy
Superficie
20,61 ha
Volume max
196 345 m3 (cote 2,60)
Volume mini
131 229 m3 (cote 2,15)
Volume disponible
65 116m3 (tampon)
Date d'achat
1645



... de se glisser sous ce pont pour rejoindre ...
Rigole entre l'étang du Chesnoy et La Gazonne

Etang de La Gazonne


... l'étang de La Gazonne, 31 ha, (Ouzouer-sur-Trézée) et enfin alimenter le bief de partage.

Étang de La Gazonne
Superficie
28,83 ha
Volume max
304 196 m3 (cote 2,60)
Volume mini
173 288 m3 (cote 2,15)
Volume disponible
130 968 m3 (tampon)
Date d'achat
1650 / 1651



En face, sur l'autre rive, l'étang des Boudinières (privé) sert aussi à l'alimentation ...
Etang des Boudinières

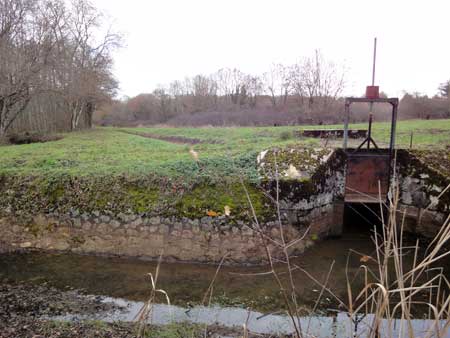

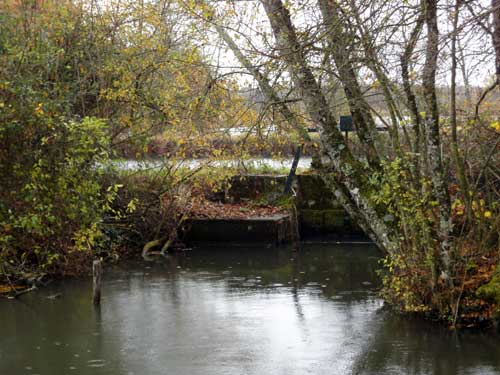

Vanne de l'étang des Boudinières
  ... et communique avec le Canal de Briare par cette vanne.
fleche haut

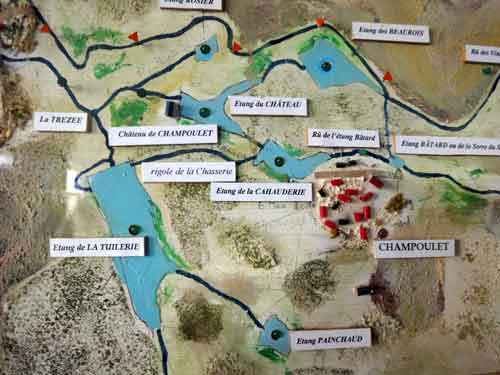

L'étang du Four, le ru du Four (domaine privé), l'étang Bâtard, la rigole de La Serre du Seigle, le ru de l'étang Bâtard, l'étang de La Cahauderie, l'étang du Château, l'étang de la Tuilerie, la rigole de Breteau, l'étang du Chesnoy, l'étang de la Gazonne.
alimentation Trézée
Petites révélations sur nos méthodes d'investigations, car parfois il faut vraiment chercher le plan d'eau et surtout comment pouvoir y parvenir.
Prenons exemple de l'étang Bâtard. Avec Google earth ou Geoportail, nous localisons l'endroit.
Etang Batard
Etang Batard

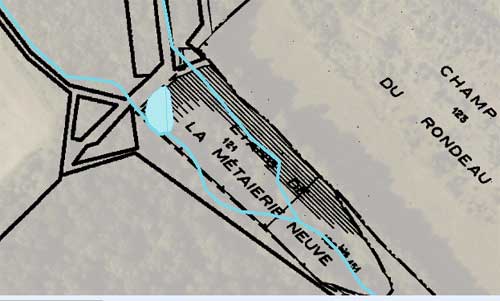

  Mais ici, l'étang porte un autre nom au cadastre (Étang de La Métairie Neuve). Nous avons tous nos renseignements, alors c'est parti...

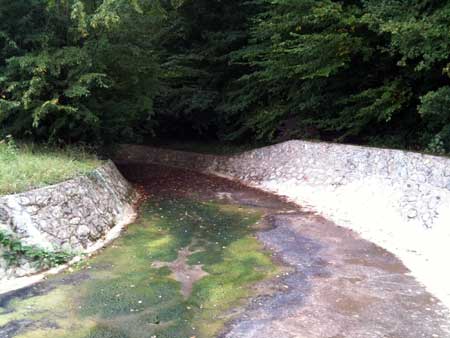

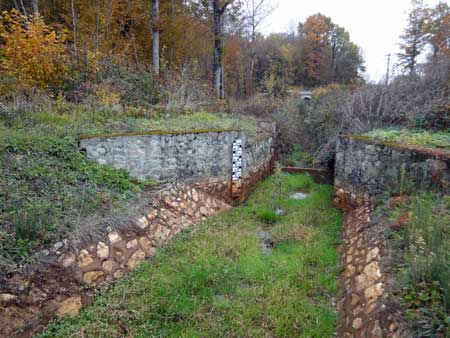

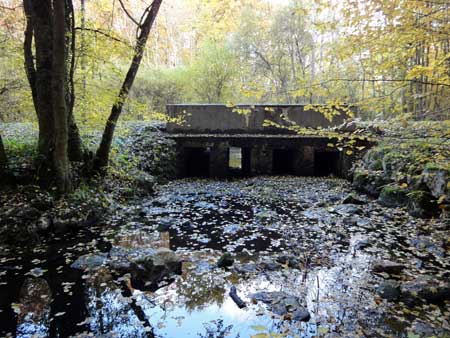

Et lorsque l'on découvre le déversoir de l'étang Bâtard, on est heureux, même sans une goutte d'eau. (Saint Privé - Champoulet)
Déversoir de l'étang Bâtard
Ru du Four


Le ru du Four, provenant de l'étang du même nom, ne fait que traverser ce qui devrait être un étang. L'étang Bâtard est vide.

Derrière cette pelle commence le ru de l'étang Bâtard long de 800 mètres. (Temps de parcours 3 heures)
Rû du Four
Pelle de la rigole de la Serre du Seigle
  Cette pelle s'ouvre sur la rigole de La Serre du Seigle longue de 765 mètres. (Temps de parcours 45 minutes) Allons voir derrière en un clic sur la photo

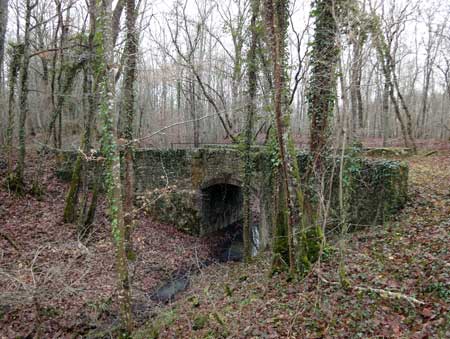

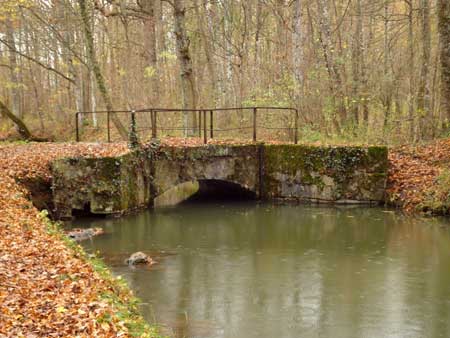

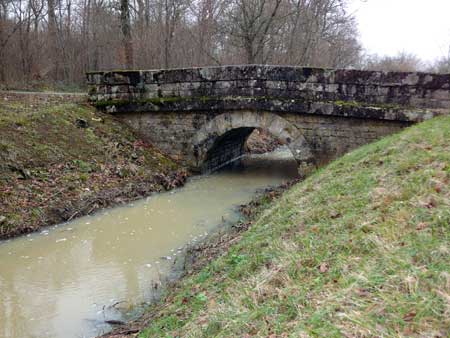

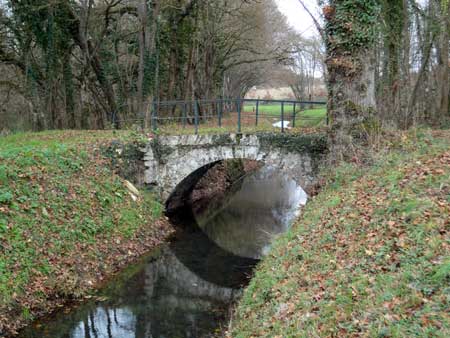

En pleine forêt, ce pont jadis devait voir passer des calèches. Un clic sur l'image, remarquer "les chasses roues". Aujourd'hui seule l'eau passe en-dessous et s'éloigne vers l'étang des Beaurois.
Rigolede La serre du Seigle
Le fer à cheval
  Ici au barrage du Fer à Cheval, l'eau du ru des Vinots et de La serre du Seigle se rejoignent. C'est ici que naît la rigole de Beaurois.

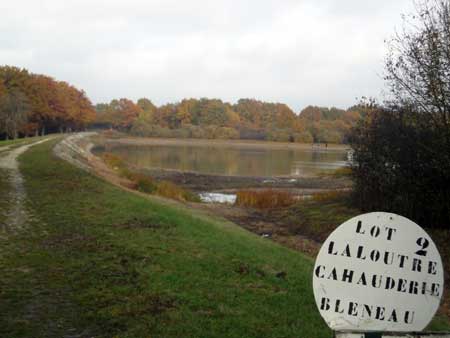

La société de pêche La Loutre surveille régulièrement le niveau d'eau de l'étang de la Cahauderie, (Champoulet - Bléneau)

Étang de La Cahauderie
Superficie
15,44 ha
Volume max
368 727 m3 (cote 5,42)
Volume mini
42 857 m3 (cote 2,50)
Volume disponible
325 870 m3
Date d'achat
1657


Etang de la Cahauderie
Etang de La Cahauderie
Deversoir de La Cahauderie
  Pour l'instant, le déversoir ne sert pas, il faudra attendre encore un peu pour le voir en eau.

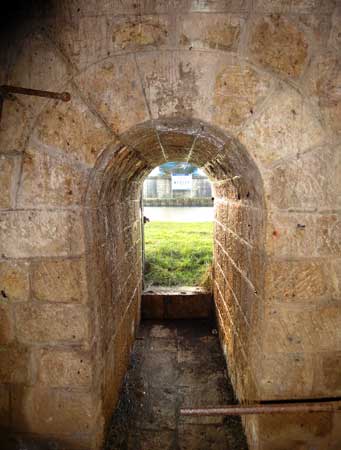

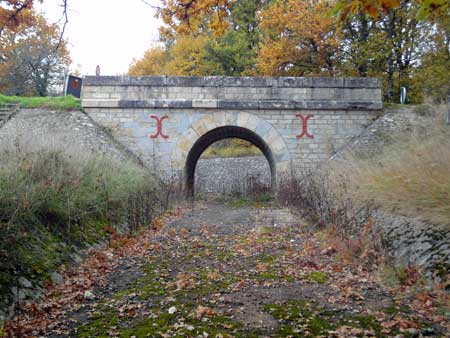

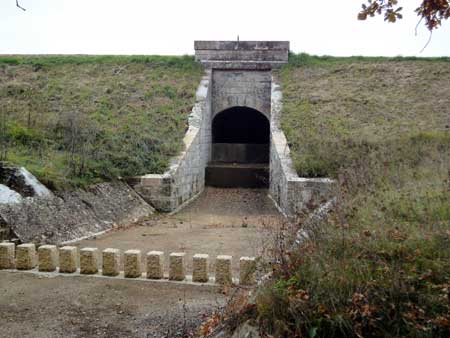

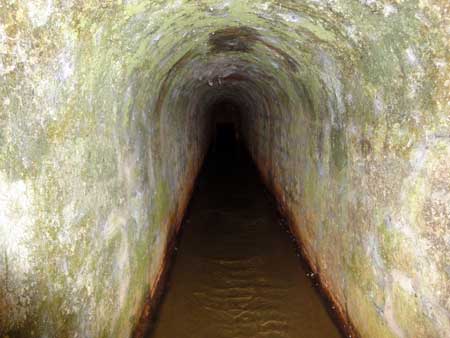

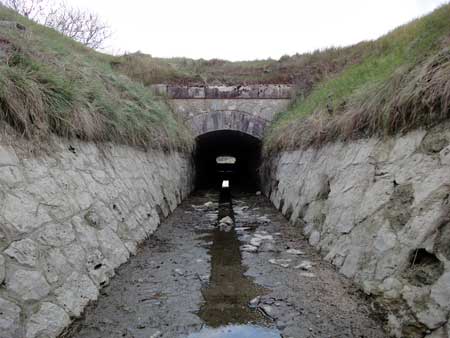

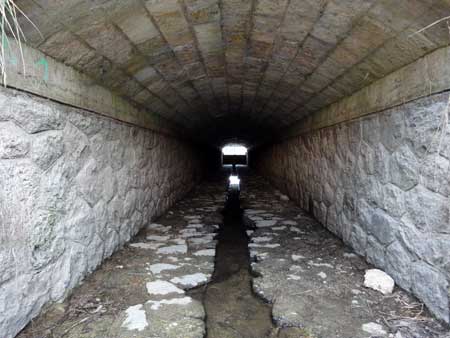

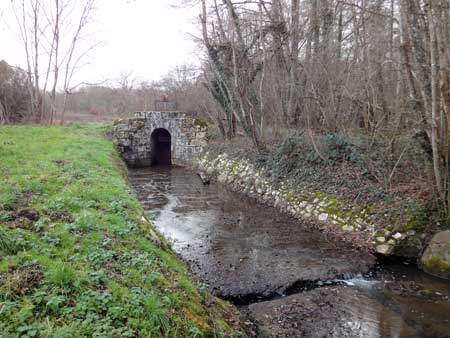

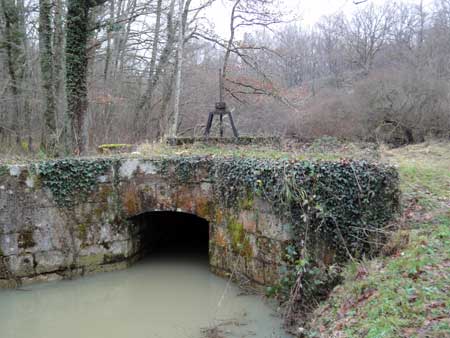

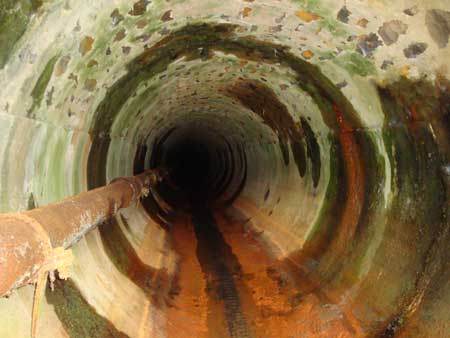

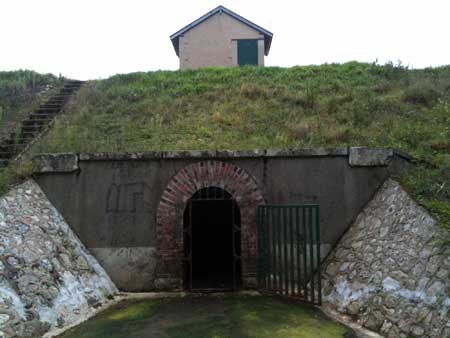

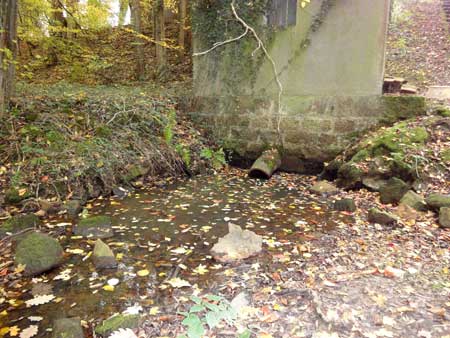

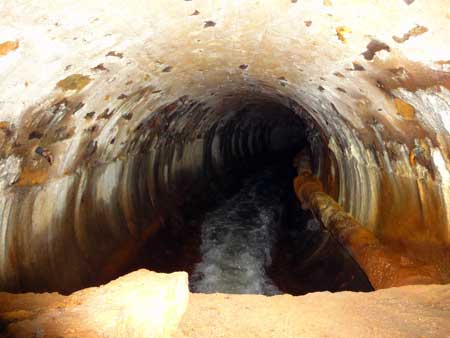

Le tunnel de la vanne de fond nous permet de nous faufiler sous la digue.
Vanne de fond étang de La Cahauderie
Tunnel de vanne de fond
  Nous enfilons nos bottes et constatons qu'ici il n'y a pas de vanne de fond, c'est une crémaillère sur la digue qui manoeuvre une ventelle. Allons l'ouvrir d'un clic sur la photo Cette eau alimente l'étang du Château.
Par la rigole de La Chasserie longue de 1,500 kilomètres (Temps de parcours 2 heures) l'étang de La Cahauderie...
Etang de La Cahauderie

Rigole de La Chasserie
  ... communique avec l'étang de La Tuilerie.

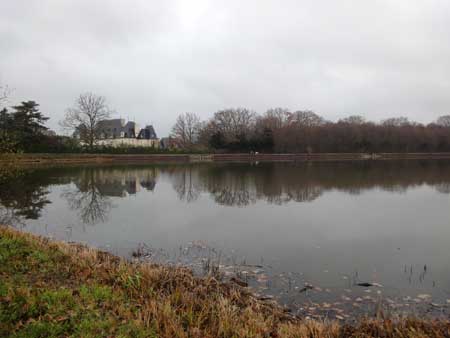

L'étang du Château, (Champoulet) porte bien son nom. Un château entièrement rénové le jouxte.

Étang du Château
Superficie
19,17 ha
Volume max
313 025 m3 (cote 4,90)
Volume mini
113 758 m3 (cote 3,50)
Volume disponible
199 267 m3
Date d'achat
1657




Etang du Chateau
Etang du Château

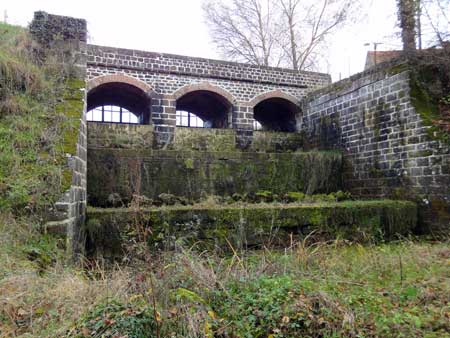

Déversoir de l'étang du château
  Ces vannes de surface alimentent en eau La Trézée.
Alimentée par de nombreux étangs privés (Suson, Charme) et du ru de la Gautellerie, la rigole de Dammarie ...
Rigole de Dammarie
Rigole de Damarrie

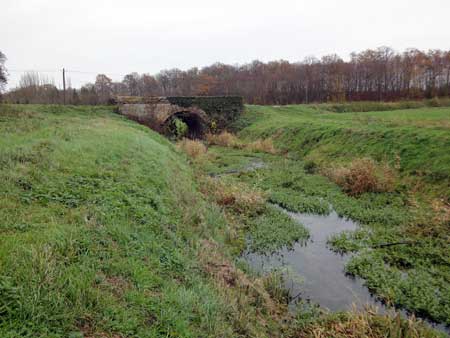

  ... serpente dans le pays de La Puisaye, passant sous des ouvrages d'art remarquables.
Le cul de sac
Claude, du Garance, nous a signalé ce mémorial près de l'étang de La Tuilerie. Ici, le cours de l'histoire de France a failli être modifié. Pour comprendre cela il suffit de rechercher dans Google "Bataille de Bléneau".


Aussi à l'étang de la Tuilerie, (Champoulet - Breteau - Dammarie-en-Puisaye) le niveau d'eau est au plus bas.

Étang de La Tuilerie
Superficie
76,64 ha
Volume max
2 908 813 m3 (cote 8,15)
Volume mini
164 937 m3 (cote 2,50)
Volume disponible
2 743 876 m3
Date d'achat
1657




Etang de la Tuilerie
Sortie des vannes de surface

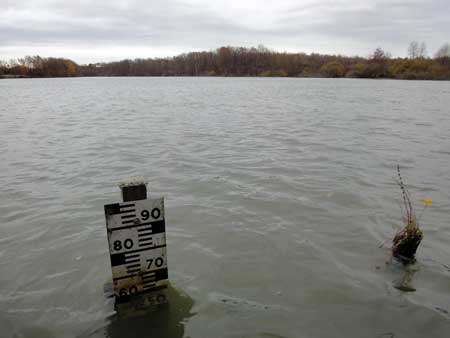

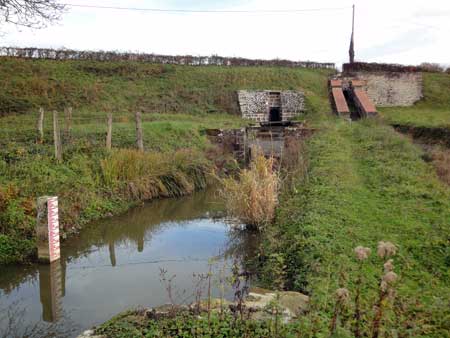

  Nous relevons sur l'échelle limnimétrique, la côte de 3,40 mètres.

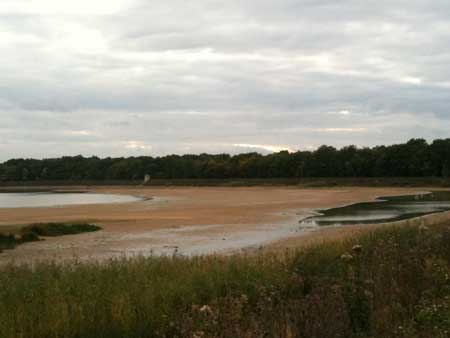

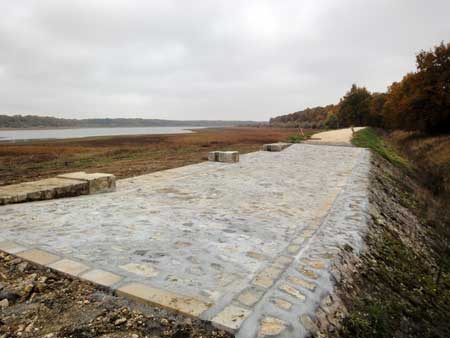

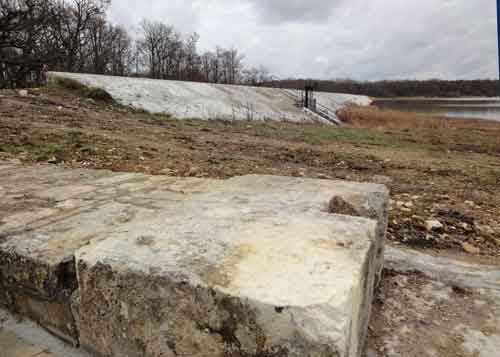

L'équipe de VNF a profité de ce niveau très bas pour refaire le déversoir.
Déversoir étang de La Tuilerie
Etang de La Tuilerie

Etang de la Tuilerie 2011
19..

2011

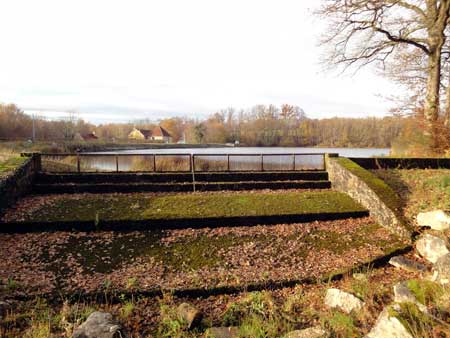

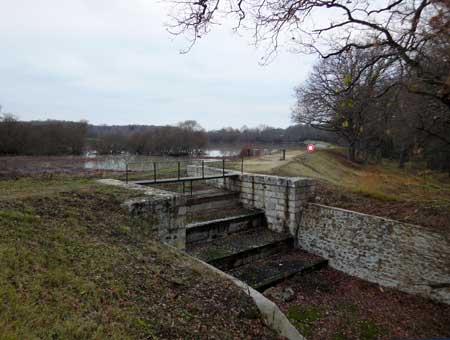

Déversoir de l'étang de la Tuilerie
  Prenons rendez-vous au printemps pour voir l'eau arrivant du déversoir.

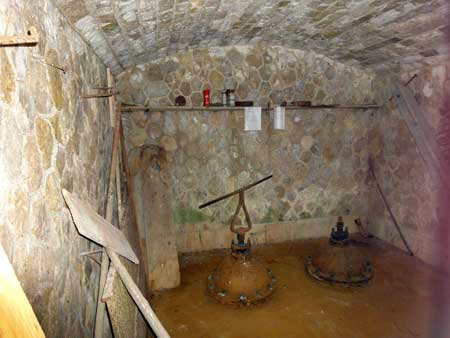

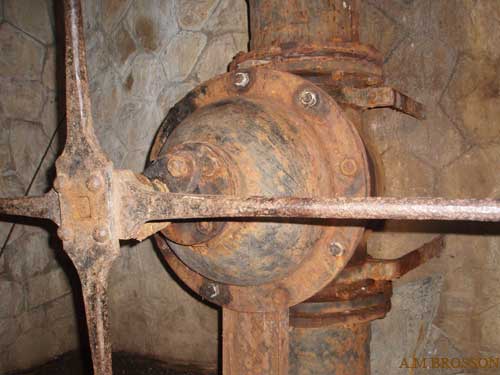

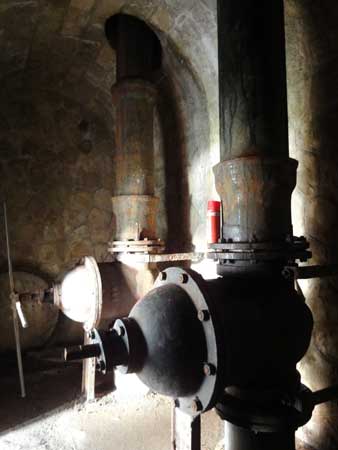

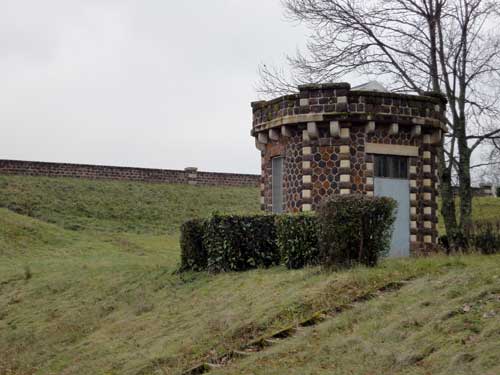

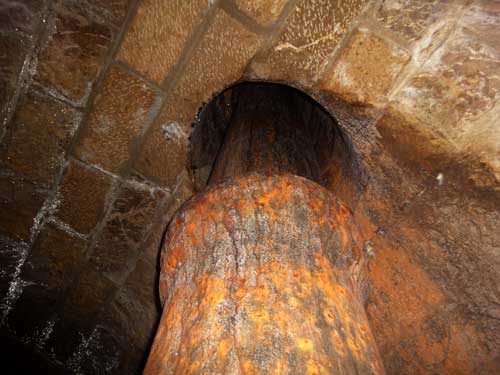

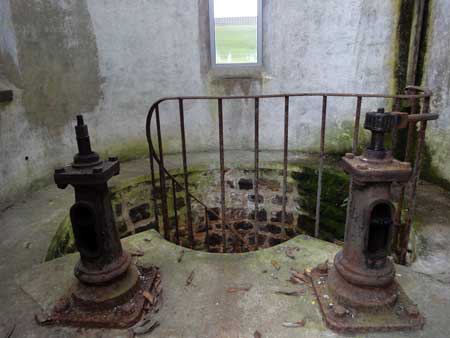

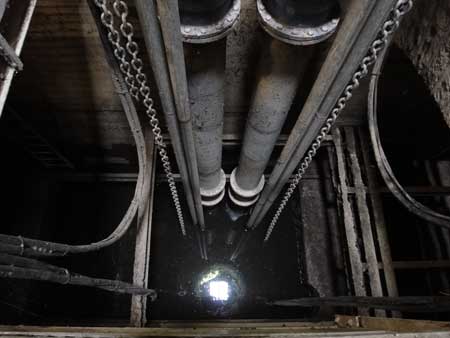

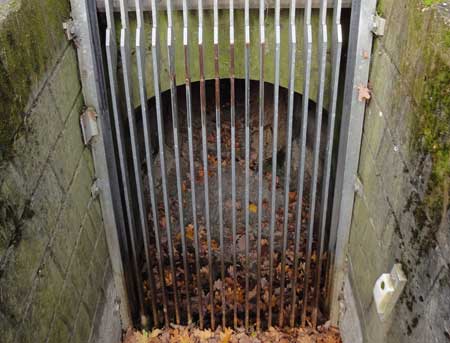

Nous rentrons dans la salle des vannes de fond et constatons qu'elles sont fermées. Derrière nous ...
Vanne de fond étang de la Tuilerie

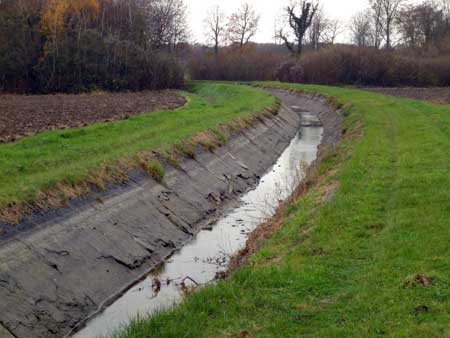

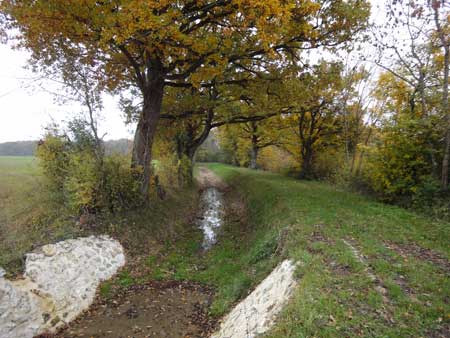

Rigole de Breteau
  ... cette rigole quasiment vide rejoint La Trézée. La marque brune sur l'échelle limnimétrique indique une côte souvent atteinte à 1,25. Nous interrogeons VNF pour savoir l'unité de mesure.

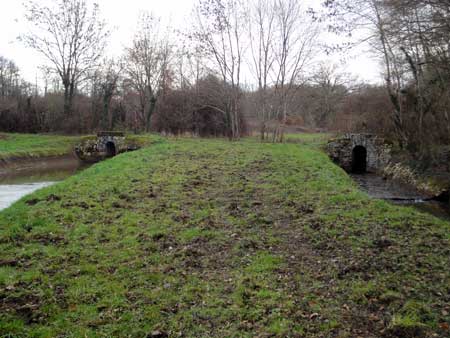

Une partie des eaux de La Trézée alimente la rigole de Breteau qui commence sur la commune du même nom.
Debut de la rigole de Breteau

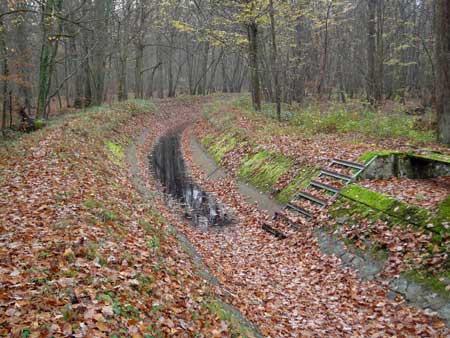

Rigole de Breteau

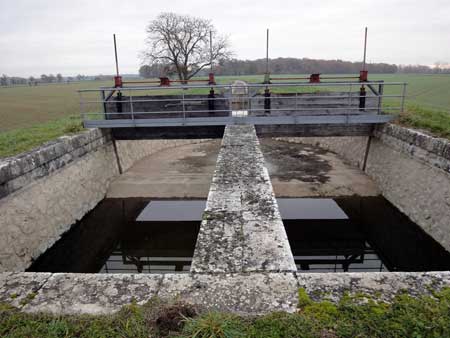

  La vanne d'alimentation de la rigole de Breteau ou Montlion longue de 5,500 kilomètres est ouverte. (Temps de parcours 6 heures)
Nous cheminons le long de la rigole de Breteau (à gauche). Nous retrouverons La Trézée plus loin.
Rigole de Breteau et La Trézée
Sente de chevreuil


La rigole ne gêne pas les chevreuils qui la traversent à gué.

Les agriculteurs la traversent sur ce pont ...

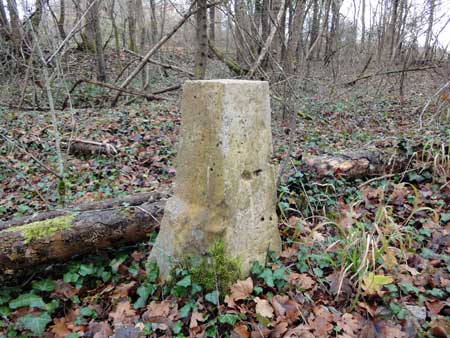

Borne
  ... sans se soucier de cette borne, jouxtant la rigole, qui délimite le domaine public de Voies Navigables de France.

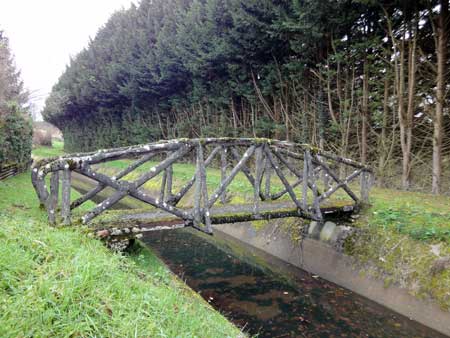

Les riverains la traversent sur cette passerelle en béton imitation bois.
Pont rigole de Breteau
Rigole de Breteau
  Le périple de la rigole de Breteau touche à sa fin dans l'étang du Chesnoy après 5,500 kilomètres. Puis l'eau traversera l'étang de la Gazonne pour alimenter le canal de Briare.

fleche haut

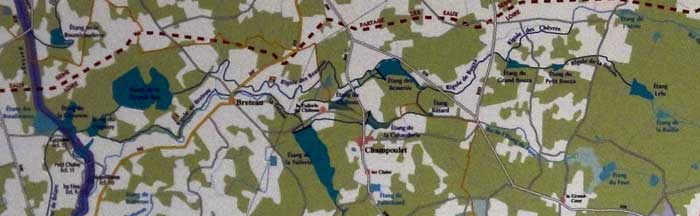

Plan de La Trézée
La Trézée a une longueur d'environ 35 kilomètres, elle prend sa source dans la forêt de Saint-Fargeau au lieu-dit La Belle Jeannette près de l'étang du Parc, l'étang de La Baillie, l'étang Lélu, la rigole de la Trézée, l'étang du Petit Bouza et du Grand Bouza, la rigole de Bouza, l'étang des Beaurois, l'étang du Château, et enfin devient Trézée. En amont de Breteau, elle alimente la rigole de Breteau, et rejoint le canal de Briare dans le bief d'Ouzouer. A plusieurs reprises, elle traversera le canal pour finir sa course dans le port de Briare.
Des enchevêtrements de racines, troncs, branches encombrent le lit de La Trézée en amont de Breteau. "Comme on fait son lit, on se couche"
La Trézée en amont de Breteau
La Trézée près de Breteau
  Après avoir donné une partie de son eau à la rigole de Breteau, La Trézée poursuit sa course.
Profitant au passage de Breteau pour alimenter le lavoir par un bras de dérivation.
La trézée à Breteau

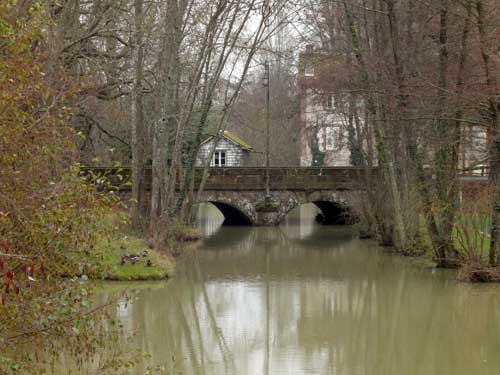

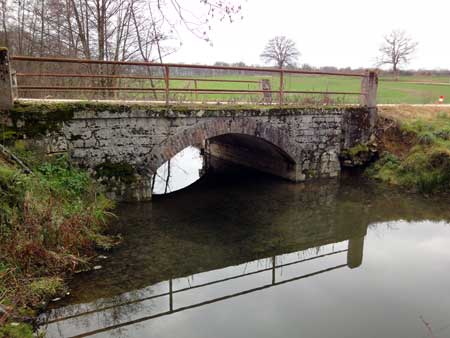

Pont sur La Trézée

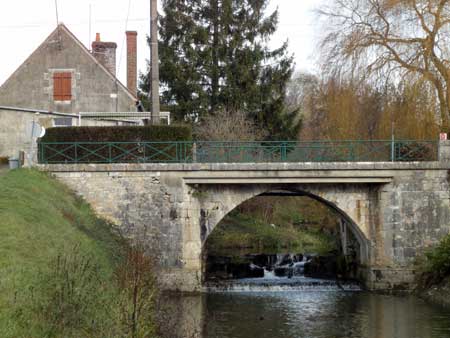

Elle se glisse sous des ponts.

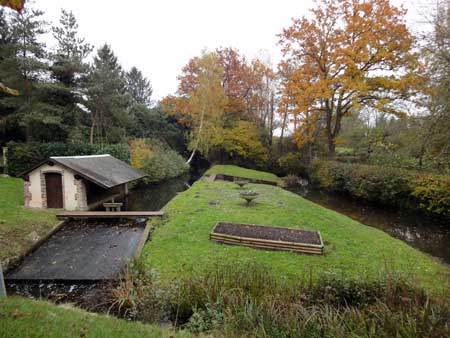

Au pied du château du Muguet de Breteau, un canal de dérivation, alimente ce grand lavoir. Un clic sur cette façade pour pénétrer à l'intérieur.
Lavoir du chateau du Muguet
La Trézée
  Puis, elle serpente à travers la campagne ...

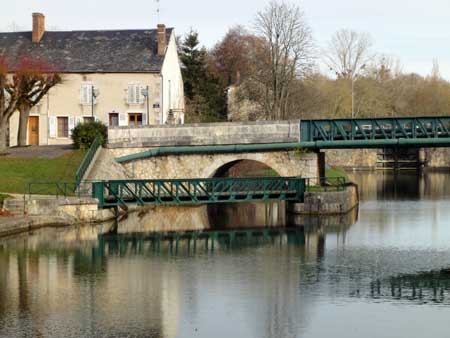

... avant d'arriver derrière la maison éclusière de Moulin Neuf. Au dos de celle-ci, les marques de crue de La Trézée, 1910 - 1978 - 1980 Un clic pour voir
Moulin Neuf
La Trézée et le canal de Briare
  Elle longe le Canal de Briare puis s'y jette quelques centaines de mètres plus loin.

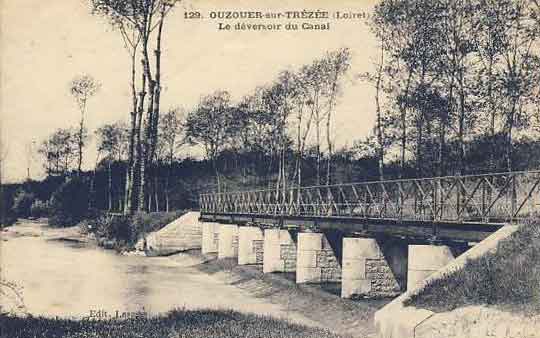

Très vite au déversoir de Chaumont, une partie de son eau reprend sa liberté ...
Déversoir

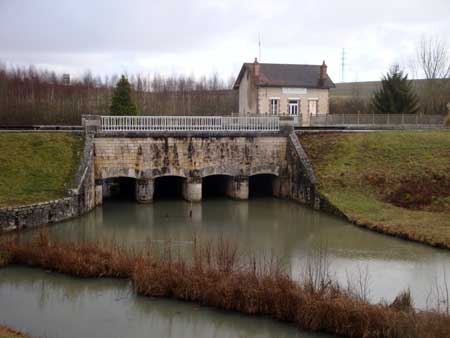

Déversoir de Chaumont

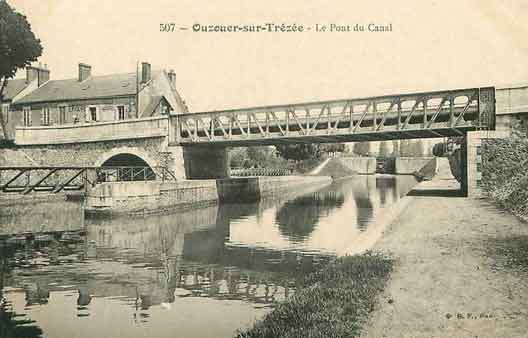

Port d'Ouzouer sur Trézée
  ... pour se marier de nouveau avec le canal en amont de la halte d'Ouzouer-sur-Trézée.
Ouzouer-sur-Trézée
Par le déversoir du camping, elle ignore le bief de Venon, pénètre dans le canal au PK 4,581.

Au PK 3,260, elle quitte le canal par le déversoir de Vaugereau.
Elle se glisse sous le Canal Latéral à La Loire au lieu-dit La Cognardière et s'unit au canal au PK 2,508.
La Trézée à La Cognardière
    Du déversoir du bief de La Place au PK 2,029, elle coule parallèle à l'ancien Canal de Briare, appelé aujourd'hui le Canal Henri IV ...

... jusqu'au port de plaisance de Briare en aval de l'écluse Henri IV, au PK 6,640.

Tableau détails des entrées et des déversoirs de La Trézée


La Trézée au port de Briare

fleche haut
Le Loing traverse l'étang de Moutiers et poursuit sa course vers Rogny-les-Sept-Écluses. L'étang de Chassain, de Guédelon, de Charmoy alimentent le réservoir du Bourdon, l'eau en ressort par le ruisseau du Bourdon et vient gonfler le Loing à Saint-Fargeau.

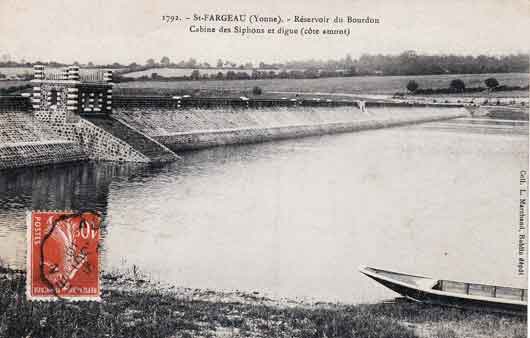

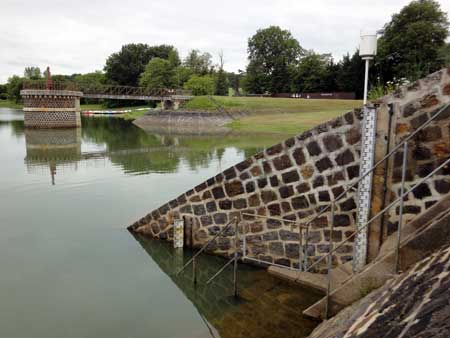

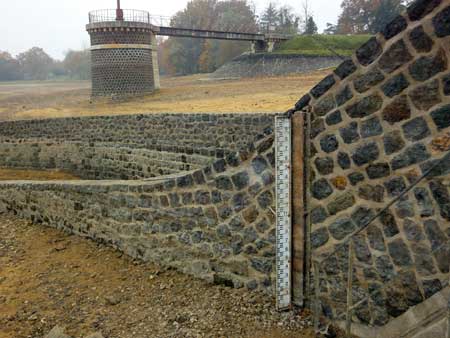

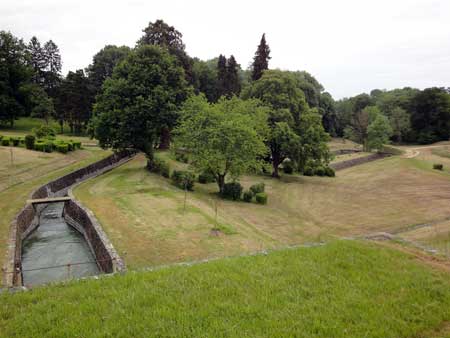

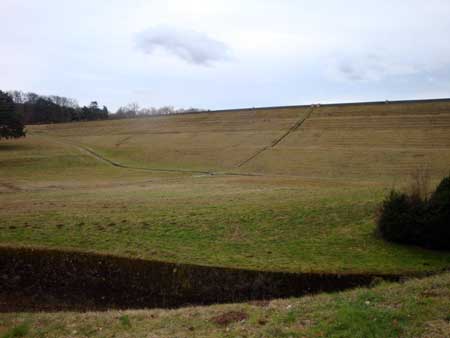

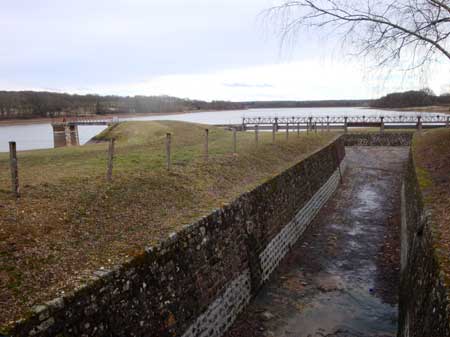

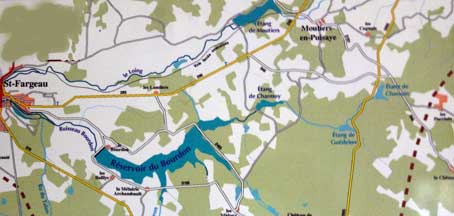

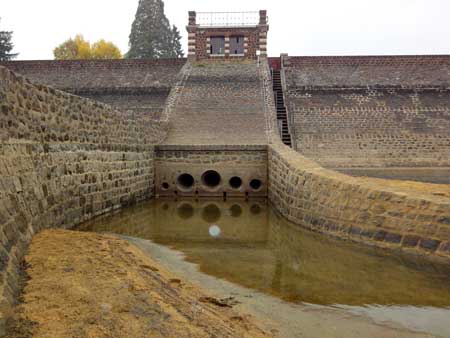

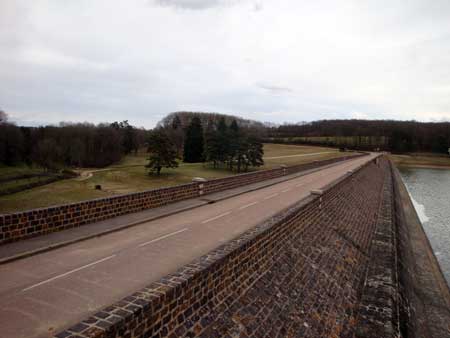

Réservoir du Bourdon et étang du Moustier

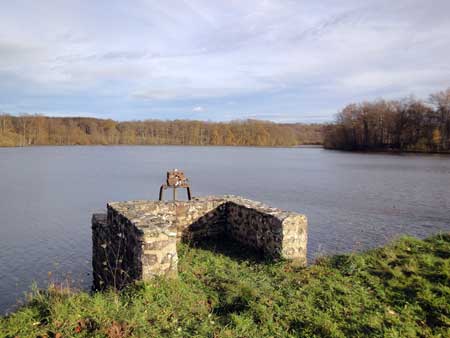

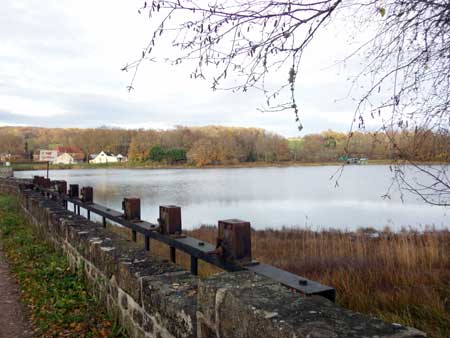

Vous vous trouvez juste au-dessus du déversoir de l'étang de Moutiers

Étang du Moutiers
Superficie
36,66 ha
Volume max
937 967 m3 (cote 4,88)
Volume mini
108 767 m3 (cote1,80)
Volume disponible
829 200 m3
Date d'achat
1735




2tang de Moustier
Etang des Moutiers
Déversoir étang de Moustier

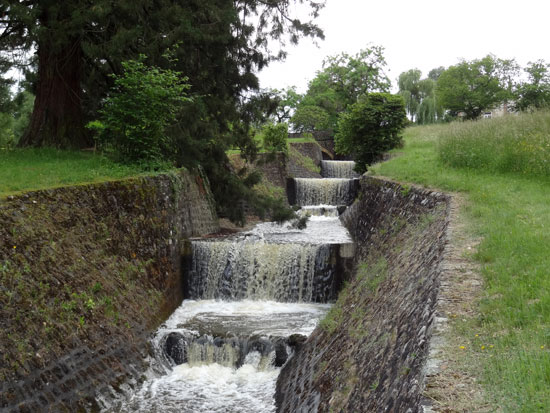

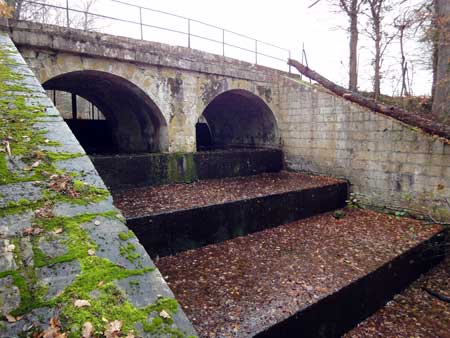

  En contre bas de la chaussée, cet escalier ralentit le flux lorsque les vannes sont ouvertes.
L'échelle limnimétrique indique la cote de 218 pour la vanne de fond. La vanne de surface n'étant plus immergée.

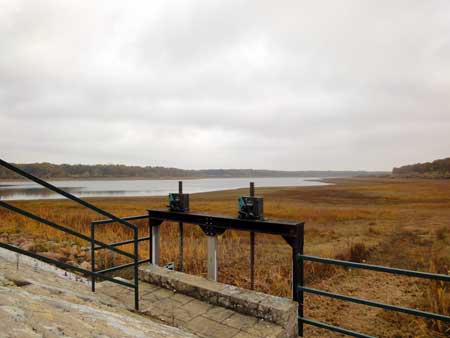

Vannes de fond et de surface 2tang du Moustier

Etang de Charmoy


L'étang de Charmoy est alimenté par les étangs de Chassain et de Guédelon (Domaine privé)

Étang de Charmoy
Superficie
15,50 ha
Volume max
315 436 m3 (cote 5,14)
Volume mini
29 497 m3 (cote 2,50)
Volume disponible
285 939 m3





Son déversoir est muni d'une grille filtrant les embacles. Regardez ce qu'il y a sur la maison du barragiste en un clic sur celle-ci


Déversoir de l'étang du Charmoy

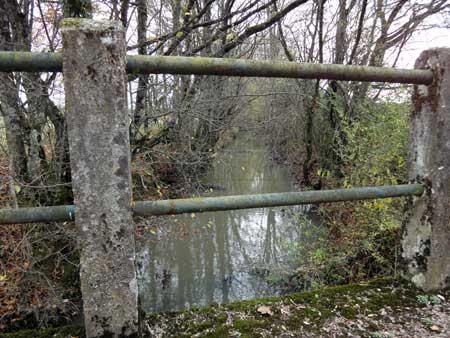

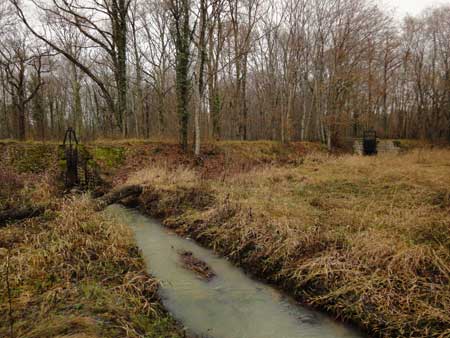

Rigole du Charmoy

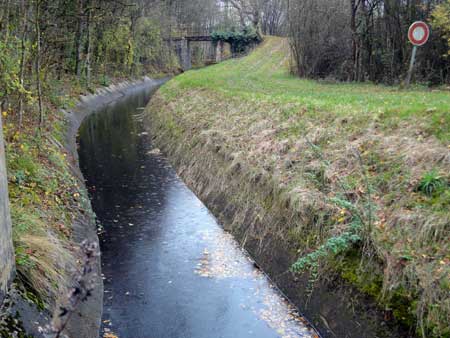

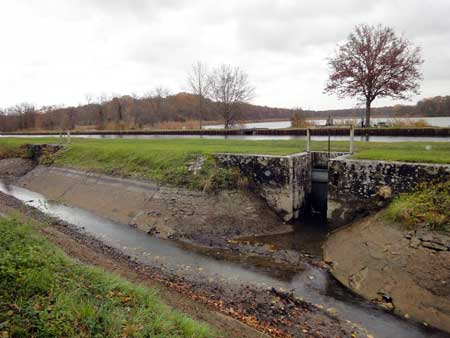

  De la vanne de fond ou de surface, l'eau qui en jaillit va remplir le réservoir du Bourdon, par le ru du même nom.


Réservoir du Bourdon
Réservoir du Bourdon

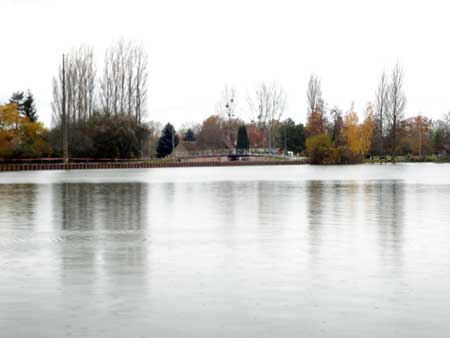

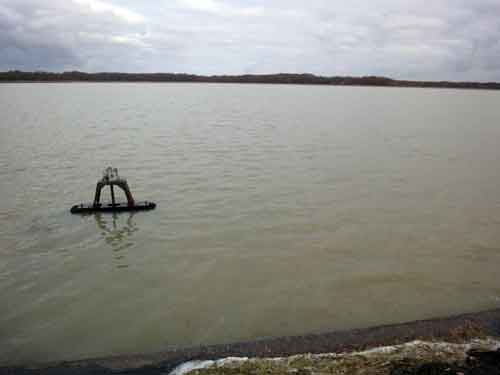

Nous voici au réservoir du Bourdon. Il doit son nom au ruisseau de Bourdon. La photo de gauche a été prise au printemps (cote 13,55), celle de droite en novembre (cote 8,55). La différence du niveau de l'eau est de cinq mètres. Imaginez le volume d'eau, sachant que la superficie est d'environ 189,45 ha. Face à vous, le puits amont qui abrite les vannes de fond

Étang du Bourdon
Superficie
189,45 ha
Volume max
9 110 100 m3 (cote 15,74)
Volume mini
124 412 m3 (cote 4,00)
Volume disponible
8 985 688 m3



Guerite des syphons
  Depuis la guérite des siphons, nous découvrons le site. A droite de la digue, le réservoir, de l'autre coté notre regard se porte sur un jardin paysagé.
Un peu plus loin, nous pouvons voir le déversoir, en cas de crue, l'eau passe sous la digue ...
Déversoir
Tunnel du déservoir
  ... par ce tunnel qui relie le déversoir au canal de décharge, en passant par ...
... cette magnifique cascade, au pied de la maison du garde. Elle est alimentée aussi par une vanne de surface. Un pont au-dessus de la cascade permet d'avoir cette vue magnifique.
Cascade du Bourdon
Maison du garde Bourdon
  Dominant le parc, la maison du garde est remarquable par son architecture.
Le niveau relativement bas nous permet de voir les cinq conduites d'eau de diamètres différents. Ainsi le barragiste choisit le débit, afin d'alimenter ...
Guérite des siphons
Réservoir du Bourdon
Bassin de reception des siphons

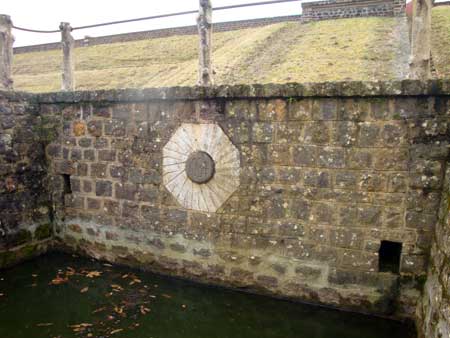

  ... de l'autre coté de la digue, le bassin de réception. Nous pouvons y lire : 1904, date de la mise en service. Retournons-nous ...
... pour apercevoir le canal des siphons.
Canal des siphons
Kiosque réservoir du Bourdon
  Juste à côté, un charmant kiosque abrite le puits aval.
Nous entrons. Face à nous, deux mécanismes de vanne nous accueillent.
Puit aval
Escalier puit aval


Nous empruntons l'escalier, attention à la marche !

Escalier du bourdon

Cheminons par la galerie, après être passés sous l'axe de la digue. La chaussée se trouve environ 10 mètres au-dessus de nous,

Axe de la digue

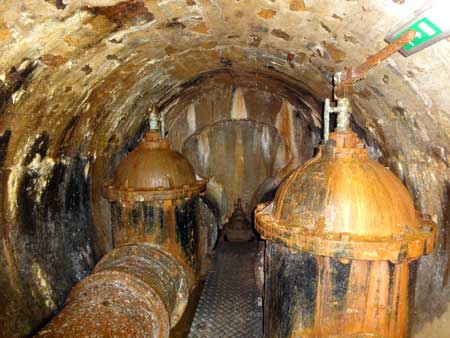

et nous atteignons le puits amont et ses trois vannes de fond. (Une sous nos pieds et une de chaque côté)


Vannes de fond Puit amont
Vanne de fond puits aval
  Nous revenons sur nos pas sous le puits aval, pour apercevoir les vannes de fond aval. Dans le noir, au loin, un bruit d'eau nous attire.

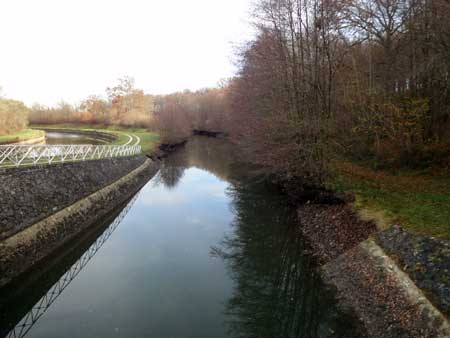

Un canal de fuite mène les eaux à l'extérieur, celles qui coulent jusqu'au Canal de Briare.
Sortie d'eau vanne de fond
Canal de fuite
  Nous empruntons le canal de fuite, jusqu'où va-t-il nous conduire ?

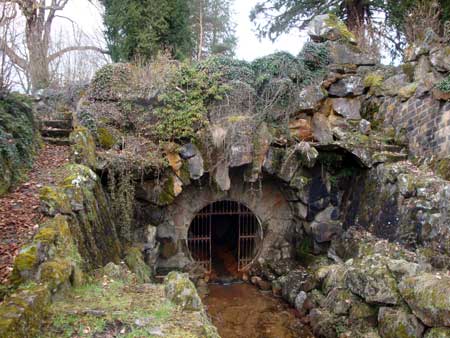

Surprise ! Nous sortons par une grotte aménagée dans le parc, c'est féerique.
Grotte reservoir du Bourdon
Grotte réservoir du Bourdon
Digue du réservoir du Bourdon

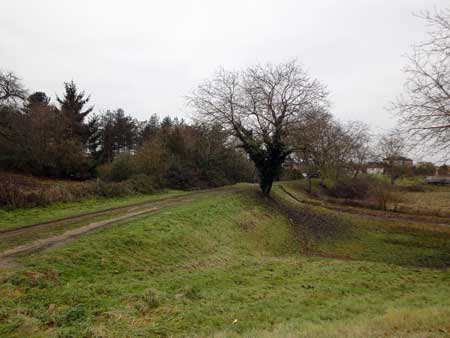

  Au pied de la digue, quadrillée par la galerie des drains ...

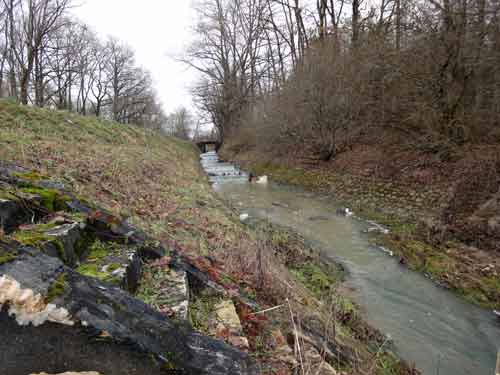

... tout ce système hydraulique se réunit en une seule rigole ...
Ecoulement du réservoir du Bourdon

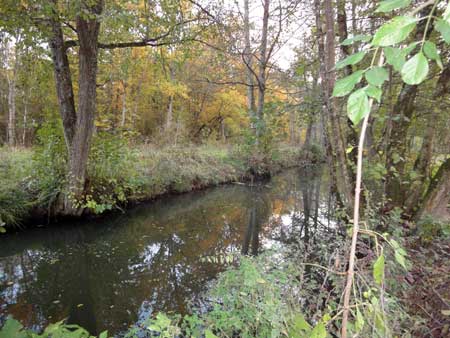

Ruisseau du Bourdon

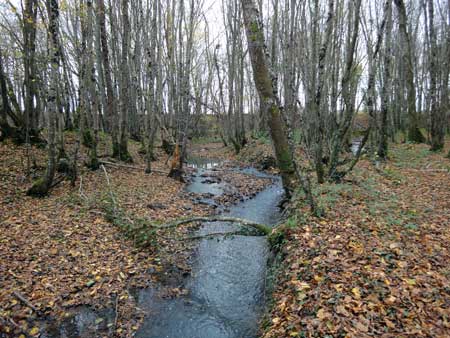

  ... qui devient le ru du Bourdon, dont les eaux se mêleront au Loing à Saint-Fargeau, 5 heures après, en ayant parcouru 4 kilomètres.

Moulin

Rogny les Sept Ecluses

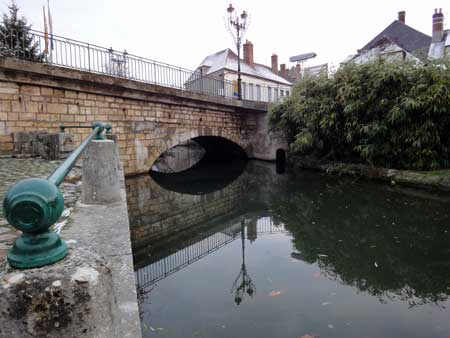

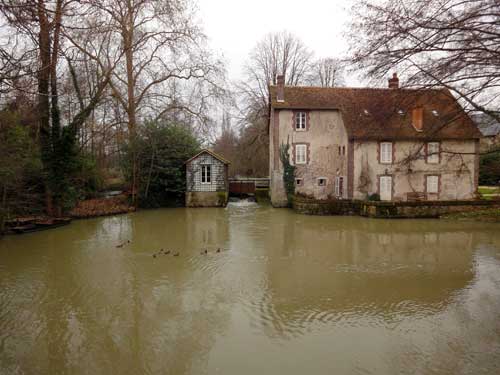

Le Loing arrive dans le canal de Briare à Rogny-Les-Sept-Ecluses, par le moulin Cottard.
Canal de flottage sud dit Lancière
  Il passe sous un pont, se divise en deux bras et traverse le canal de flottage sud et nord dit Lancière. (Le bras sud est aujourd'hui le port des Lancières). Sur le cadastre on trouve le "port au bois à brûler", le "port des charpentes" et le "port à charbon" actuellement le quai Sully

fleche haut


La rigole d'alimentation de l'usine de Briare. L'eau pompée dans La Loire est acheminée jusqu'au bief de partage en amont de l'écluse de La Gazonne.
Rigole d'alimentation de l'usine élévatoire
Usine élévatoire
  Pourquoi une usine élévatoire ? Parce que tout ce que vous avez vu n'est pas encore suffisant pour alimenter le canal de Briare, d'où cette usine. Pour la visite un clic dessus
Ici au sous-sol de l'usine, quatre pompes aspirent l'eau de La Loire. Deux conduites d'eau, de 90 centimètres de diamètre, montent l'eau de 43 mètres.
Pompe de l'usine élévatoire
Conduite souterraine
  Dans Briare, sans que vous le sachiez, sous vos pieds, cette double conduite parcourt 2765 mètres.
Lorsque vous quittez Briare en direction de Nevers vous pouvez apercevoir cela, sur votre droite. Nous sommes curieux ...
Conduite usine élevatoire à Briare
Canalisation usine élevatoire
  ... et nous sommes descendus sous le pont pour vous présenter ce spectacle.
Au lieu-dit "La Rougeollerie", dans cette bâche en maçonnerie, débouchent nos deux conduites d'eau.
La rougeollerie
La rougeollerie Briare

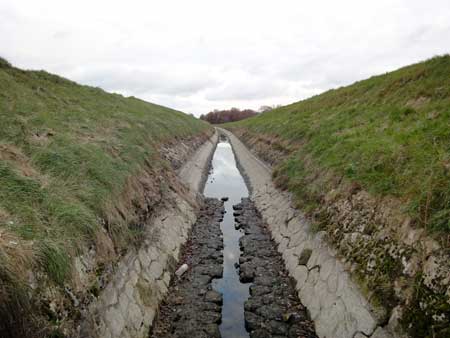

  C'est la période de chômage, l'usine est à l'arrêt, VNF en profite pour entretenir la rigole vidée. Certains éléments en ont bien besoin. (Un clic sur l'image)
Et c'est parti pour un premier parcours à ciel ouvert de 5,400 kilomètres.
Rigole de Briare
Rigole de Briare
  Dernier virage en sous-bois et notre rigole trapézoïdale arrive sur la commune d'Ouzouer-sur-Trézée ...
... où, une passe à gibiers oriente les mammifères vers un corridor biologique. Elle vient d'être créé en novembre 2010 (voir photo au-dessus) en amont du déversoir. (Un clic sur l'image pour le voir)
Deversoir du dégrillage
Dégrilleur

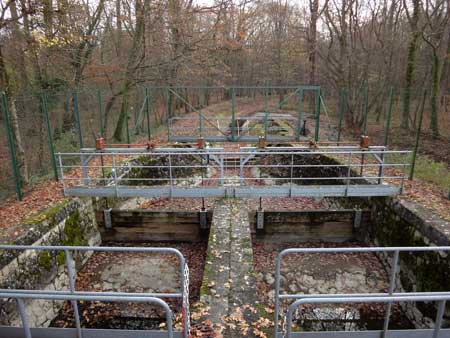

  L'eau doit maintenant franchir la vallée de La Trézée. Pour cela elle doit être limpide, des chicanes l'épurent de son sable et de la terre.

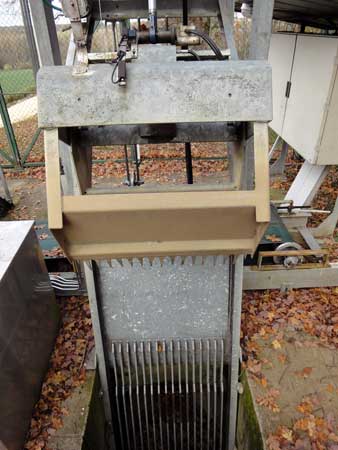

Le dégrilleur automatique la débarrasse des objets en suspension.
Degrilleur
Dégrilleur
  Elle est prête à franchir le siphon de la Trézée, sur 700 mètres, par deux tuyaux, identiques à la conduite ascensionnelle de Briare.

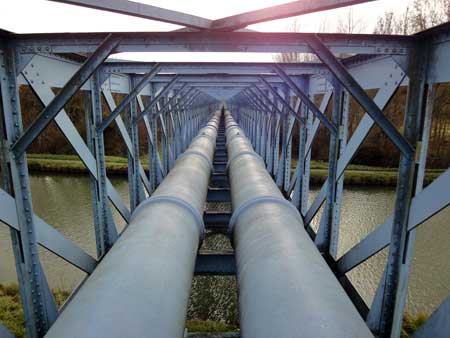

Une longue descente et nos conduites d'eau supportés par un aqueduc enjambe le canal de Briare et la Trézée.
acqueduc de La trézée
Aqueduc de La Trézée
Acqueduc de La Trézée

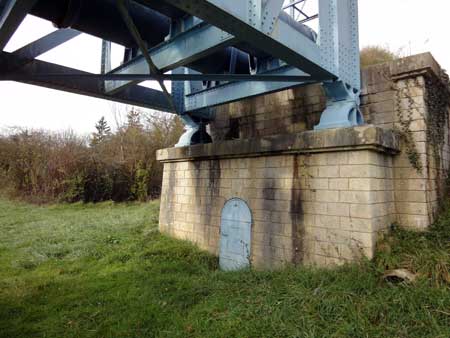

  Au pied de l'aqueduc, construit également par Daydé et Pillé, tout comme le pont-canal, une porte donne sur un local technique. Entrons !
De la voûte arrivent deux conduites d'eau de fonte.
Local technique de l'aqueduc de La Trézée
Vannes de l'aqueduc de la Trézée
  Deux vannes, une sur chaque conduite d'eau, permettent de vidanger les conduites passant sur l'aqueduc. On les actionne lors de la vidange de la rigole.
Mais aussi pour évacuer le sable qui pourrait s'accumuler. En actionnant ce dispositif, la pression fait une chasse qui s'évacue dans le canal.
Vanne de l'aqueduc de La Trézée
Local technique de l'aquedu de La Trézée
  Il est temps de continuer notre chemin. En sortant admirons cette voûte en plein cintre donnant sur le canal.
Et c'est la remontée pour notre eau suivant le principe des vases communicants. Nous sommes au même niveau que le dégrilleur (Juste en face, de l'autre côté de la vallée).
Siphon de l'aqueduc de La Trézée
Bache de la Rigole de Briare
  Arrivée dans une bâche, identique à celle située à la sortie de la conduite élévatoire, l'eau reprend son cheminement à ciel ouvert sur 5600 mètres.
Parfois de jolies passerelles nous permettent d'enjamber notre rigole.
Passerelle de la rigole de Briare
Tunnel
  A l'approche d'une route, un tunnel a été aménagé...
... afin que notre rigole de Briare puisse glisser en dessous.
Tunnel de la rigole de Briare
Tranchée de la rigole de Briare
  Pour lui offrir une pente constante, 0,15 mètre au kilomètre, notre rigole passe parfois en tranchée.
N'hésitant pas à donner son eau à l'agriculteur, qui en a fait le demande auprès de VNF.
Rigole de Briare
Rigole de Briare à La Gazonne
  Un dernier virage et notre rigole de Briare arrive en amont de l'écluse de La Gazonne.

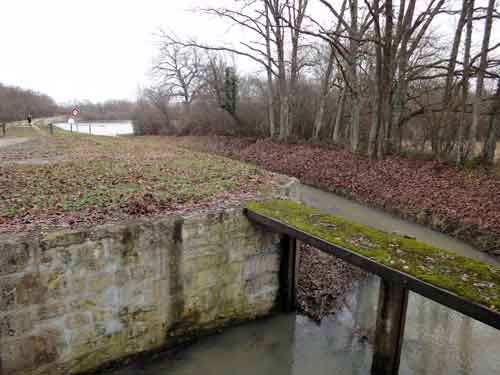

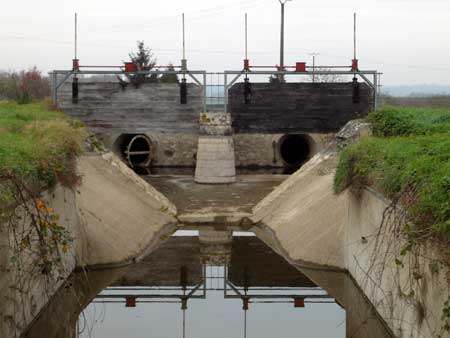

En activité, par cinq vannes, elle délivre son eau dans le bief de partage de La Gazonne.
Vanne de la rigole de Briare à La Gazonne
Vanne de la Rigole de Briare à La Gazonne
  Par une sixième, l'eau glisse le long de la maison éclusière de Philippe pour alimenter le bief du Petit Chaloy, en-dessous.

Beaucoup de rigoles et d'étangs étaient vides lors de ce reportage. Au fur et à mesure du remplissage de ces derniers, nous ajouterons les photos. Nous espérons que cela vous a donné l'envie de parcourir ce système hydraulique lors de votre prochain séjour dans la région de Briare. Merci à tous ceux qui ont aidé à sa réalisation.
Systeme d'alimentation du Canal de Briare
Pour comprendre tout ce système d'alimentation, Plaisance Fluviale - Simonzand a élaboré un diagramme au format PDF facilement imprimable. Un simple clic pour l'ouvrir.
Livre d'or
Pour voir le livre d'or, un click sur le PDF
Pour laisser un message c'est ici : Bouton email Merci

Des publications :
Natura 2000 - Documents d'objectifs - Étangs de La Puisaye

Carte alimentation

Carte alimentation
Lors de votre prochain séjour à Briare, ne manquez pas d'aller voir au Musée de Deux Marines et du pont-Canal, une maquette sur ce système d'alimentation. (Détails ci-dessus)

Je vous invite à faire un saut dans le passé. Bruno Vital a mis en ligne les archives de la construction, c'est ici

fleche haut
